TKD-CAS中央空调计费系统

       空调作为建筑耗能大类,其能耗已占建筑总能耗的20%左右,节能意义十分巨大。在空调能耗中,有很大一部分是由于管理不善而引起的,因此加强空调的运行管理成为空调节能的关键,这对于节约能源、降低运行费用、促进国民经济发展具有十分重要的意义。 TKD-CAS中央空调计费系统是对中央空调实行精准计量收费,把过去按面积分摊“大锅饭”式的采暖包费制,改为按实际使用收费调动“用”和“供”两方面的积极性,进而促进中央空调系统运行过程中的节能。通常中央空调施行计量收费后,其节能率在30%~40%。

       该系统为智能化建筑的空调系统收费提供了解决方案,适用范围广,针对市面上的VWV、VAV、VRV等多种中央空调提供完善成熟的解决方案,系统充分考虑国人的使用习惯,具有使用方便、产品齐全、功能强大和可靠性高等特点。

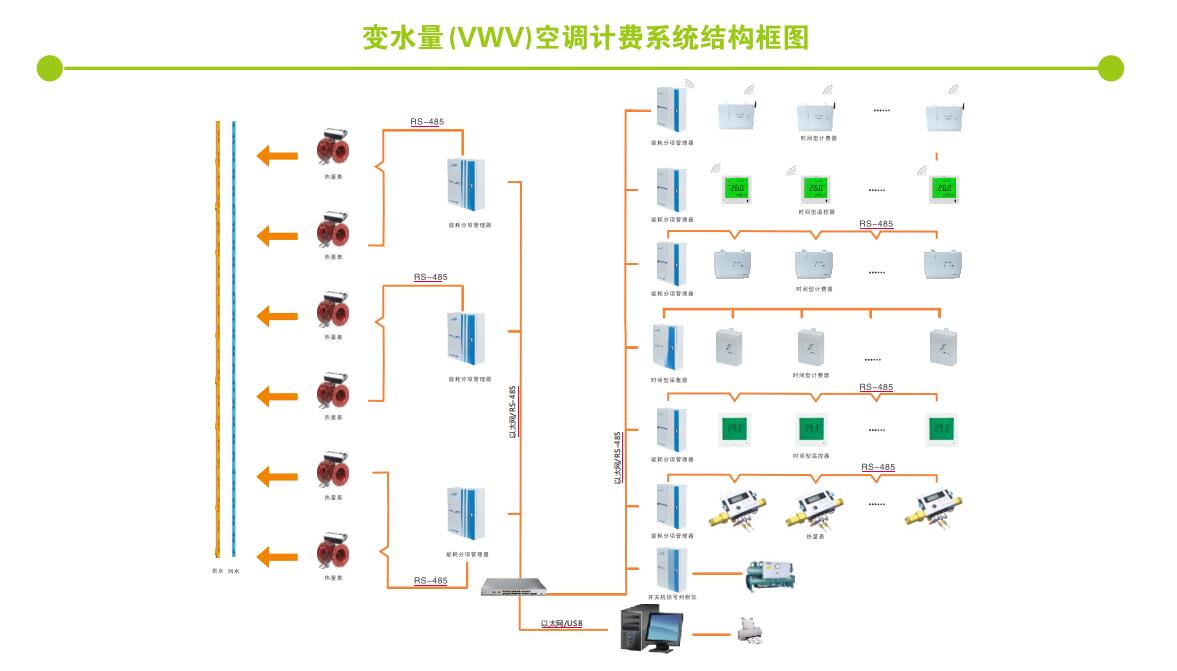

中央空调(水机)计费系统解决方案

时间型、能量型、时间+能量型计费法

时间型计费原理

       时间型计费系统是依空调主机、水阀、风机盘管开启作为实施计量的基本条件,按照风机运行不同档位累计风机盘管的有效运行时间。以此为依据参考空调系统的运行、管理成本等进行空调用量的分户计量收费。

能量型计费原理

        能量型计费系统是依户或区域为计量对象,在对应的空调水管上安装对应口径的空调能量表,依据热力学“热交换”原理,通过计量流量、供回水管温差按照热力学能量计算公式,得出用户使用中央空调过程中交换的冷(热)量。以此为依据参考空调系统的运行、管理成本等进行空调用量的分户计量收费。

时间+能量型计费原理

       时间+能量型计费系统是结合时间型和能量型计费系统各自的特点,以此为依据项目实际,在楼层总管道或区域总管道上安装空调能量表计量楼层或区域总用量,在每楼层或区域的用户盘管机安装时间型计费器,以空调主机、水阀、风机盘管开启作为实施计量的基本条件,按照风机运行不同档位累计风机盘管的有效运行时间,将楼层或区域的总表依据每个盘管所用时间进行冷(热)量分摊,计算得出每个盘管的空调用量,以此为依据参考空调系统的运行、管理成本等进行空调用量的分户计量收费。

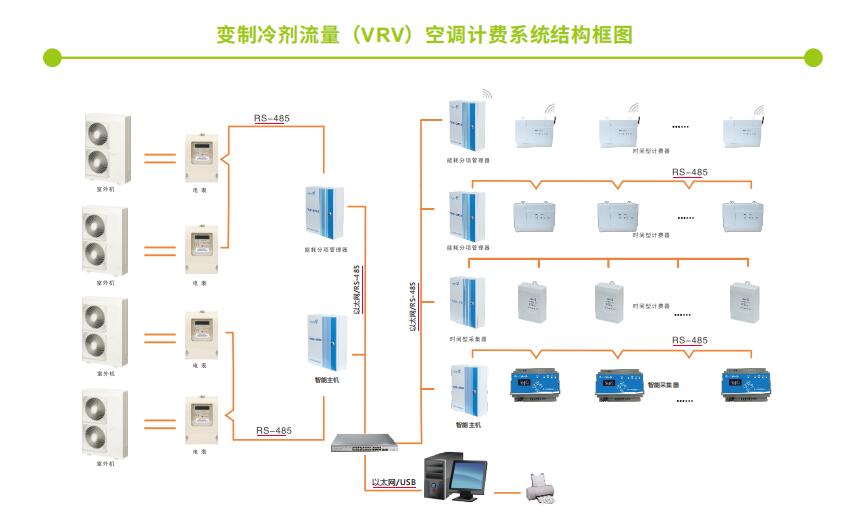

中央空调(多联机)计费系统解决方案

时间型+电量计费法

       针对VRV空调系统,空调实时对室内机的运行状态进行检测,计量室内机在不同档位运行时间,依据室内机本身的制冷(热)量进行换算;室外机用电表计量其耗电量;其依据每个室外机所管理供冷(热)的室内机的运行时间,将此室外机用电量费用进行分摊,多用多缴费、少用少缴费,从而达到公平合理的空调分户计费。

优势

  • 依据国家标准,且具有权威第三方计量检测报告,更具有说明力,避免日后不必要的纠纷;
  • 抛开温度、流量这两个本身就无法与室外机用电进行分配的数据,从室内机功率、档位运行时间进行计量,用户可自行核对其准确性,更加容易接受;
  • 专业的计费软件实用性、灵活性高,可满足业主方为对软件各方面需求修改,且不增加费用;
  • 一般物业公司的电工即可进行日常系统维护,维护成本低;

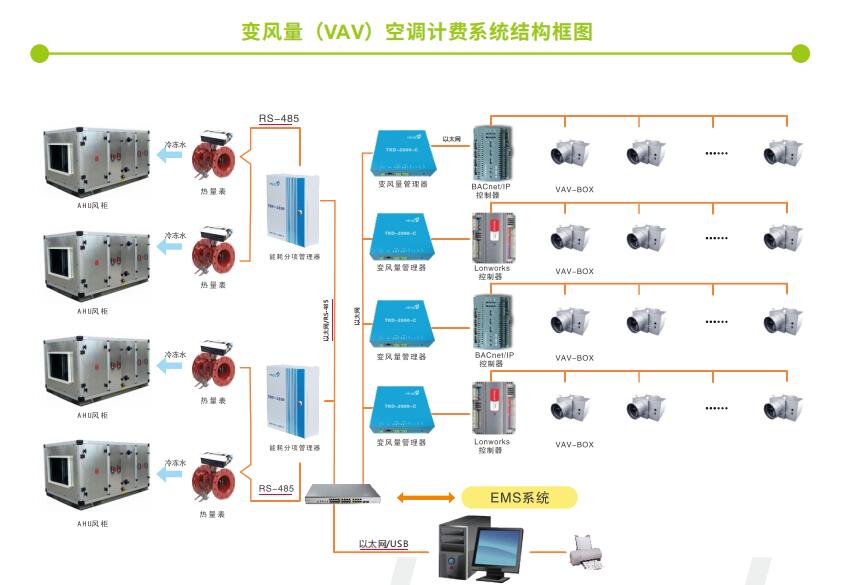

中央空调(变风量)计费系统解决方案

能量+风量累积计费法

       变风量空调系统(VAV)是通过改变送风量的方式来调节室内温度的空调系统,采用能量+风量累积计费法,即由热量表计量每台AHU空气处理机的冷(热)消耗量,同时,变风量管理器(TKD-2000-C)通过以太网直接该问VAV网络控制器,获取末端每个VAV BOX的瞬间风量和温度并在变风量管理器内部进行风量实时累积,从而实现长时间不间断的VAV风量累积,在帐期结算日,系统自动根据每个VAV BOX在规定的结算周期之内消耗的累积风量占整个楼层的总风量的比例,分配本楼层AHU空气处理机产生的冷(热)量,从而实现VAV空调的计费。


相关产品
TKD-F超声波热量表
TKD-F超声波热量表
简介
TKD-F系统超声波热量表,涵盖口径范围DN15~DN1000,该产品采用对射式超声波时间差算法,可计量及显示水流经热交换系统所释放或吸收的能量。
查看详情
TKD-H电磁式热量表
TKD-H电磁式热量表
简介
TKD-H型电磁热量表为分体结构由能量积算仪、电磁流量计、温度传感器三部分组成。
查看详情
TKD-G阀控超声热量表
TKD-G阀控超声热量表
简介
TKD-G系列阀控超声热量表,本系列涵盖公称直径DN20~DN25,为表阀一体结构(内部有自动球阀)
查看详情
TKD-V型智能阀
TKD-V型智能阀
简介
TKD-V型智能控制阀产品,公称直径涵括DN15~DN150,产品适用于空调水循环管路中,可远程接收数据中心的动作指令,通过阀门的开、关动作实现对空调管路的通断控制,管理依此实现预付费功能或节能管理。
查看详情
TKD-S600W无线计费温控器
TKD-S600W无线计费温控器
简介
TKD-S600W无线温控器,具有无线自组网功能,采用LoRa无线技术,具有普通温控和计费温控器双重功能,同时具有运程控制功能,欠费关断功能,可满足各种场合的计费系统需要。
查看详情
TKD-S600L有线计费温控器
TKD-S600L有线计费温控器
简介
TKD-S600L有线温控器是集普通温控器和中央空调分户计费功能集成一体的装置,主要应用于商业、工业及民用建筑。
查看详情
TKD-S600T分体计费温控器
TKD-S600T分体计费温控器
简介
TKD-S600T分体温控器,将液晶面板与计费分开设计,具有双电源供电,实时在线功能,具有普通温控和计费温控器双重功能,同时具有运程控制功能,欠费关断功能,可满足各种场合的计费系统需要。
查看详情
TKD-A/B-1/2时间型计费器
TKD-A/B-1/2时间型计费器
简介
TKD-A/B-1/2时间型计费器是集实时监测阀门是否开启以及风机盘管在不同档位运行的检测装置,同时内置继电器,具有关断阀门电源或见机电源功能。
查看详情
TKD-S100-B-2-W无线型时间计费器
TKD-S100-B-2-W无线型时间计费器
简介
TKD-S100-B-2-W无线型时间计费器可以检测风机档位状态以及阀门状态,将风机盘管在高、中、低三档的运行时间记录下来,供计量系统计算用户的空调使用量。
查看详情
TKD-S1/200-A/B-1/2时间型计费器
TKD-S1/200-A/B-1/2时间型计费器
简介
TKD-S系列总线型时间计费器具有检测阀门开启、控制关断、并记录风机盘在高、中、低三档运行时间等功能。
查看详情
TKD-S400-A/B-1时间型计费器
TKD-S400-A/B-1时间型计费器
简介
TKD-S系列总线型时间型计费器具有检测阀门开启、并记录风机盘管在高、中、低三档运行时间等功能。
查看详情
TKD-S100-FG风柜型计费器
TKD-S100-FG风柜型计费器
简介
TKD-S100-FG型时间计费器是针对中央空调系统中,风柜进行计量的设备。可以检测风柜中比例积分阀在不同开启度下的运行时间,结合风柜制冷(热)量,计算出风柜的空调使用量。
查看详情
TKD-S800直流风盘计费器
TKD-S800直流风盘计费器
简介
TKD-S800系列直流风机盘管计费器是针对水系统或多联机系统中的直流风盘设计的一款计量装置,它可在检测在水阀是否开启的条件下(若为VRV多联机系统,无需检测水阀),直流风机盘管的耗能量,供计量系统计算用户的空调使用量。
查看详情
DN50-DN300光电直读大口径远传水表
DN15-DN300光电直读大口径远传水表
简介
记录流经自来水管道饮用冷(热)水的累积流量及瞬时流量。该系列水表配置直读远传模块,采用光电直读抄表技术,直接读取当前表盘示数,抄表准确率100%。数字信号输出,适用于水司大表监控系统及企业、高校等二级计量体系。
查看详情
DN15-DN40光电直读远传水表
DN15-DN40光电直读远传水表
简介
零误差:利用独特的编码技术,抄表瞬间供电直接读取计数器字轮位置状态,译码后远传至系统计算机在抄表界面上显示与水表窗口示值相同的数字
查看详情
DTS866-Z三相有功电子式电能表
DTS866-Z三相有功电子式电能表
简介
三相有功电子式电能表,使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量,该表采用进口专用大规模集成电路,16位A/D转换、数字乘法器、数字采样处理技术先进工艺,根据工业用户实际用电状况所设计、制造的新型电能仪表。
查看详情
DDS228-Z单相电子式电能表
DDS228-Z单相电子式电能表
简介
单相电子式电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺,用于计量频率为50Hz的交流单相有功电能。本产品各项性能指标符合GB/T17215.321-2008、DL/T645-1997《多功能电能表通信规约》对单相静止式电能表技术指标。
