TKD-H电磁热量表

TKD-H电磁式热量表

TKD-H型电磁热量表为分体结构由能量积算仪、电磁流量计、温度传感器三部分组成。根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液休沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：E=B.V.D.K.E E-感应电势；K-与磁场分布及轴向长度有关的系数；B-磁感应强度；V-导电液体平均流速；D-电极间距；（测量管内直径）。

适用对象：适用于写字楼、公寓、商业、商业建筑

产品特点

计量原理：法拉第电磁感应
符合国家标准：《热量表》GB/T32224-2015
适用管径：DN20-DN1000
精度：2级
冷热量积算范围：0~999999.999Ｍwh
工作电源：AC 220V 50Hz/DC:24V
功耗：＜15W
通信接口：ＲS-485
支持始动流量可设置
支持最小温差计量设置
温度传感器：Ｐ1000铂电阻
压力等级：1.6Ｍpa/2.5Mpa;无磨损
具有两路继电器输出（控制阀门开、关）
具有两路开关量输入（检测阀门开关是否到位）
可查看72小时时报数据，93天日报数据，24月月报数据（含累积流量，冷量，热量数据）
通讯协议：支持Ｍodbus协议、ＣJ/Ｔ188-2018协议、Bacnet协议
管体材料：碳钢（符合GB/T9112-2000标准）　　　　　　　　　　　　　　　　　　　　　　　　　　　　衬里材料可选：氯丁橡胶（-40℃~80℃）聚四氟乙烯（-40℃~80℃）
工作环境：（5~60）℃、（5~95）％ＲＨ（不结露）
适用范围：各种导电液体、水、冷、热两用

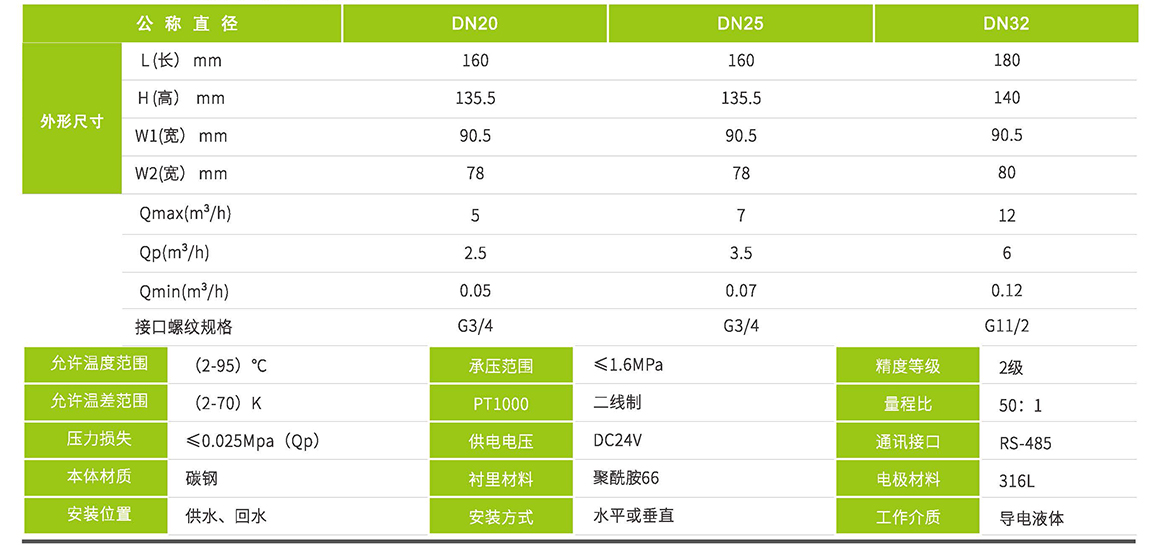

ＤＮ20~ＤＮ32技术参数指标

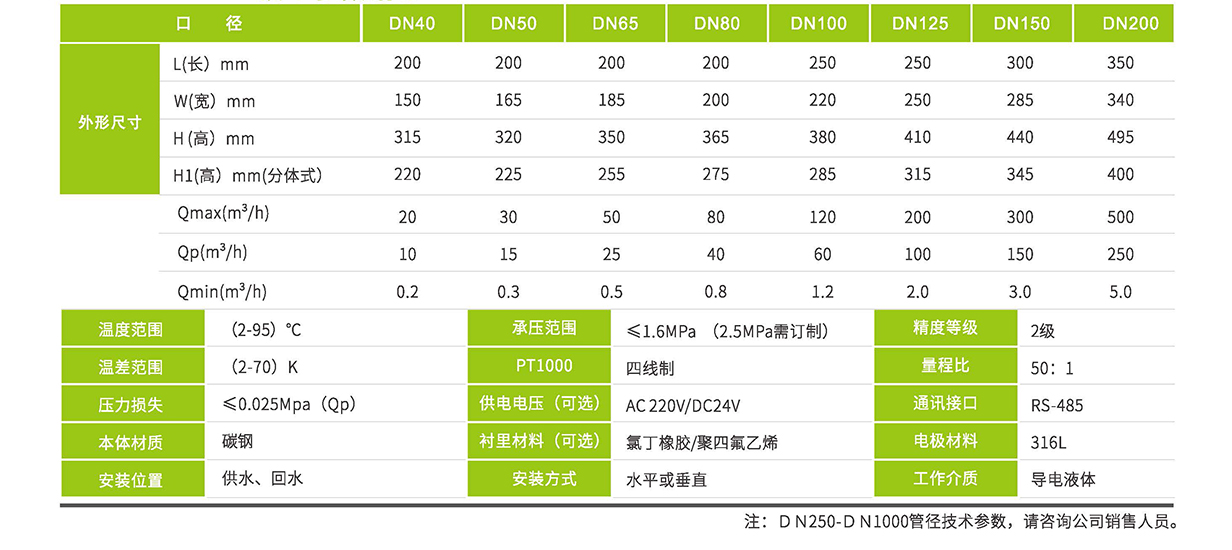

ＤＮ40~ＤＮ200技术参数指标
